Опорный измерительный трансформатор тока внутренней установки с классом изоляции 10 кВ. Обеспечивает передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначен для использования в цепях коммерческого и технического учета электроэнергии в электрических установках переменного тока на соответствующий класс напряжения.
Технические характеристики
Номинальное напряжение, кВ | 10 |
Наибольшее рабочее напряжение, кВ | 12 |
Номинальный первичный ток, А | 5 – 2000 |
Номинальный вторичный ток, А | 1; 5 |
Номинальная частота, Гц | 50 или 60 *1 |
Максимальное количество вторичных обмоток (выводов) | 6(12) *2 |
Номинальные вторичные нагрузки, В·А, вторичных обмоток | |
- для измерений и учета при cos φ2 = 1 | 1; 2; 2,5 |
- для измерений, учета и защиты при cos φ2 = 0,8 | 3; 5; 7,5; 10; 12,5; 15; 20; 25; 30; 40; 50; 60; 75; 100 |
Класс точности *3 вторичных обмоток | |
- для измерений и учета по ГОСТ 7746-2015 и ГОСТ Р МЭК 61869-2-2015 | 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5 |
- для защиты по ГОСТ 7746-2015 | 5Р; 10Р |
- для защиты по ГОСТ Р МЭК 61869-2-2015 | 5Р; 10Р; 5PR; 10PR; PX; PXR; TPX; TPY; TPZ |
Номинальный коэффициент безопасности приборов КБном (Fs) вторичной обмотки для измерений, не более | 5; 10; 15; 20; 25; 30; 35 (рекомендуемые значения – 5; 10) |
Номинальная предельная кратность Кном вторичной обмотки для защиты (для классов точности 5Р, 10Р, 5PR и 10PR), не менее | 10; 15; 20; 25; 30; 35 |
Номинальный коэффициент расширения тока Кх вторичной обмотки для защиты (для классов точности PX и PXR), не менее | 10; 15; 20; 25; 30; 35 |
Симметрический номинальный коэффициент тока короткого замыкания Кssc (для классов точности TPX; TPY; TPZ), не менее | 3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 25; 30; 35; 40; 50 |
Номинальный коэффициент расширенного тока для переходного режима Кtd (для классов точности TPX; TPY; TPZ), не менее | 3; 5; 7,5; 10; 12,5; 15; 17,5; 20; 25; 30; 35; 40; 50 |
Испытательное напряжение | |
- одноминутное промышленной частоты для уровня изоляции «а», кВ | 28 |
- одноминутное промышленной частоты для уровня изоляции «б», кВ | 42 |
- грозового импульса (полный импульс), кВ | 75 |
Максимальный ток термической стойкости, кА | 40 |
*1 Для экспортных поставок.
*2 Максимальное число выводов зависит от варианта исполнения вторичных выводов, подробная информация указана в габаритном чертеже.
*3 Трансформаторы изготавливаются с вторичными обмотками, имеющими одно значение класса точности и одно соответствующее ему значение номинальной мощности, в соответствии с заказом.
Возможные варианты исполнения
- Б – c изолирующими барьерами
- К – c ответвлениями на вторичных обмотках
Возможные варианты исполнения и расположения вторичных выводов
- А – параллельно установочной поверхности
- В – перпендикулярно установочной поверхности
- С – из гибкого провода, параллельно установочной поверхности

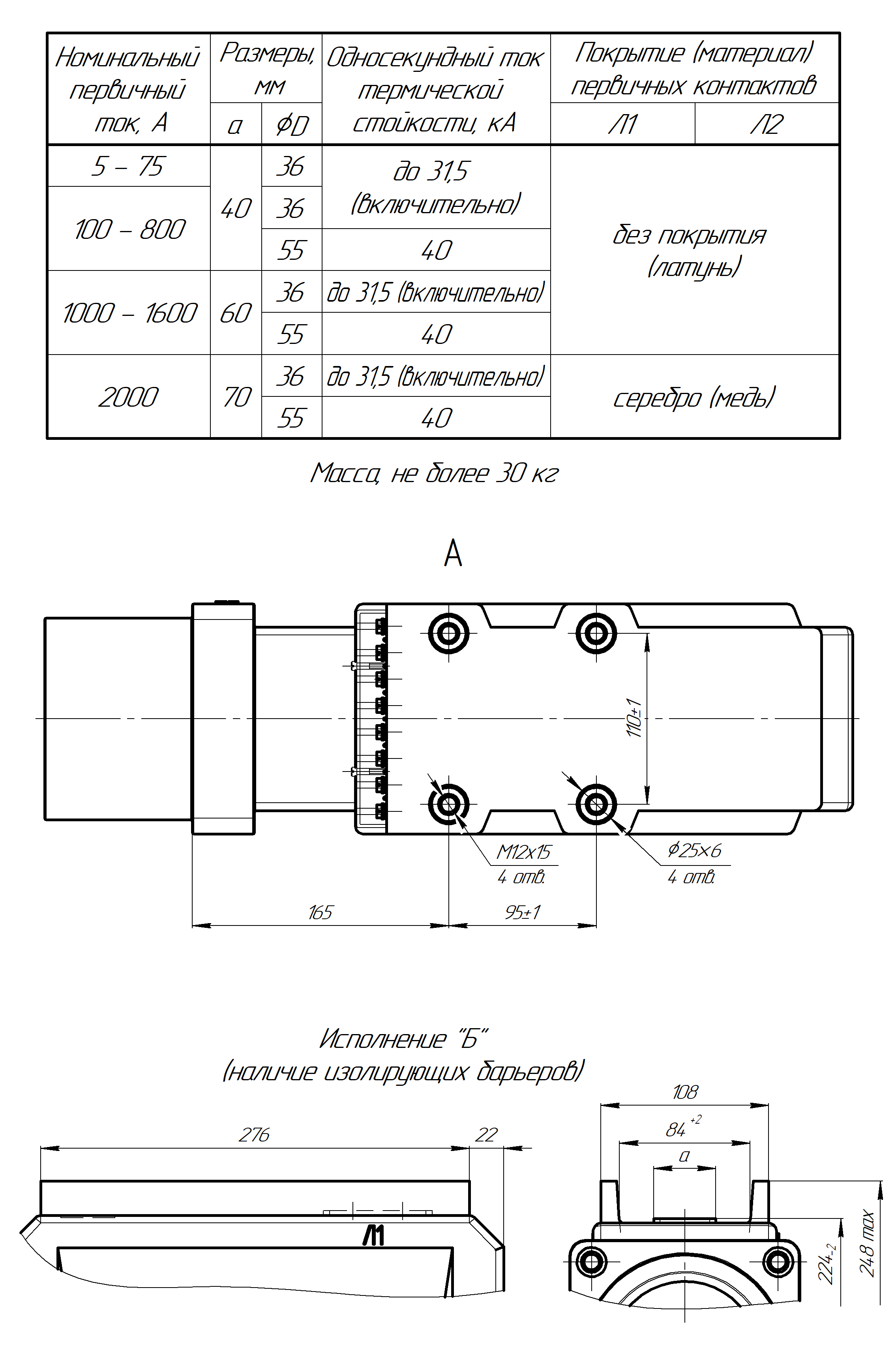

Габаритные чертежи
