Трансформаторы тока ТШП-НТЗ-0,66 У2, Т2 предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки и являются комплектующими изделиями.
Трансформаторы обеспечивают передачу сигнала измерительной информации приборам измерения, устройствам защиты, сигнализации, автоматики и управления. Предназначены для использования в цепях коммерческого и технического учетов электроэнергии в электрических установках переменного тока.
Основные технические данные трансформаторов
Номинальное напряжение, кВ | 0,66 | |||
Наибольшее рабочее напряжение, кВ | 0,72 | |||
Наибольший рабочий первичный ток, А | см. таблицу 11 ГОСТ 7746-2015 | |||
Номинальный вторичный ток, А | 1; 5 | |||
Количество вторичных обмоток | до 6 включ. | |||
Номинальная вторичная нагрузка, В∙А - с коэффициентом мощности cos φ2 = 1 - с коэффициентом мощности cos φ2 = 0,8 |
- от 1 до 2,5 включ. от 3 до 100 включ. |
|||
Класс точности вторичных обмоток для измерений и учета 2) по ГОСТ 7746-2015 и ГОСТ Р МЭК 61869-2-2015 | 0,2S; 0,2; 0,5S; 0,5 | |||
Класс точности вторичных обмоток для защиты 2) - по ГОСТ 7746-2015 - по ГОСТ Р МЭК 61869-2-2015 |
- 5Р; 10Р 5Р; 10Р; 5PR; 10PR; PX; PXR; TPX; TPY; TPZ |
|||
Номинальная предельная кратность вторичных обмоток для защиты с классами точности по ГОСТ 7746-2015 | от 2 до 35 | |||
Номинальная предельная кратность вторичных обмоток для защиты с классами точности 5Р; 10Р; 5PR; 10PR по ГОСТ Р МЭК 61869-2-2015 | от 2 до 35 | |||
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений | от 2 до 35 | |||
Номинальный коэффициент расширения тока Кx вторичной обмотки для защиты с классами точности PX и PXR по ГОСТ Р МЭК 61869-2-2015, не менее | от 2 до 35 | |||
Симметрический номинальный коэффициент тока короткого замыкания Кssc для защиты с классами точности TPX; TPY; TPZ по ГОСТ Р МЭК 61869-2-2015, не менее | от 1 до 50 | |||
Номинальный коэффициент расширенного тока для переходного режима Кtd для защиты с классами точности TPX; TPY; TPZ по ГОСТ Р МЭК 61869-2-2015, не менее | от 1 до 50 | |||
Номинальная частота напряжения сети, Гц | 50 или 60 3) |
1) Трансформаторы могут быть установлены на высоковольтных кабельных или шинных линиях с напряжением от 3 до 35 кВ, при условии, что они обеспечивают заданные характеристики, и что изоляция между линией и корпусом трансформатора полностью обеспечивается собственной изоляцией высоковольтной линии.
2) Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.
3) Для экспортных поставок.
Технические данные трансформаторов

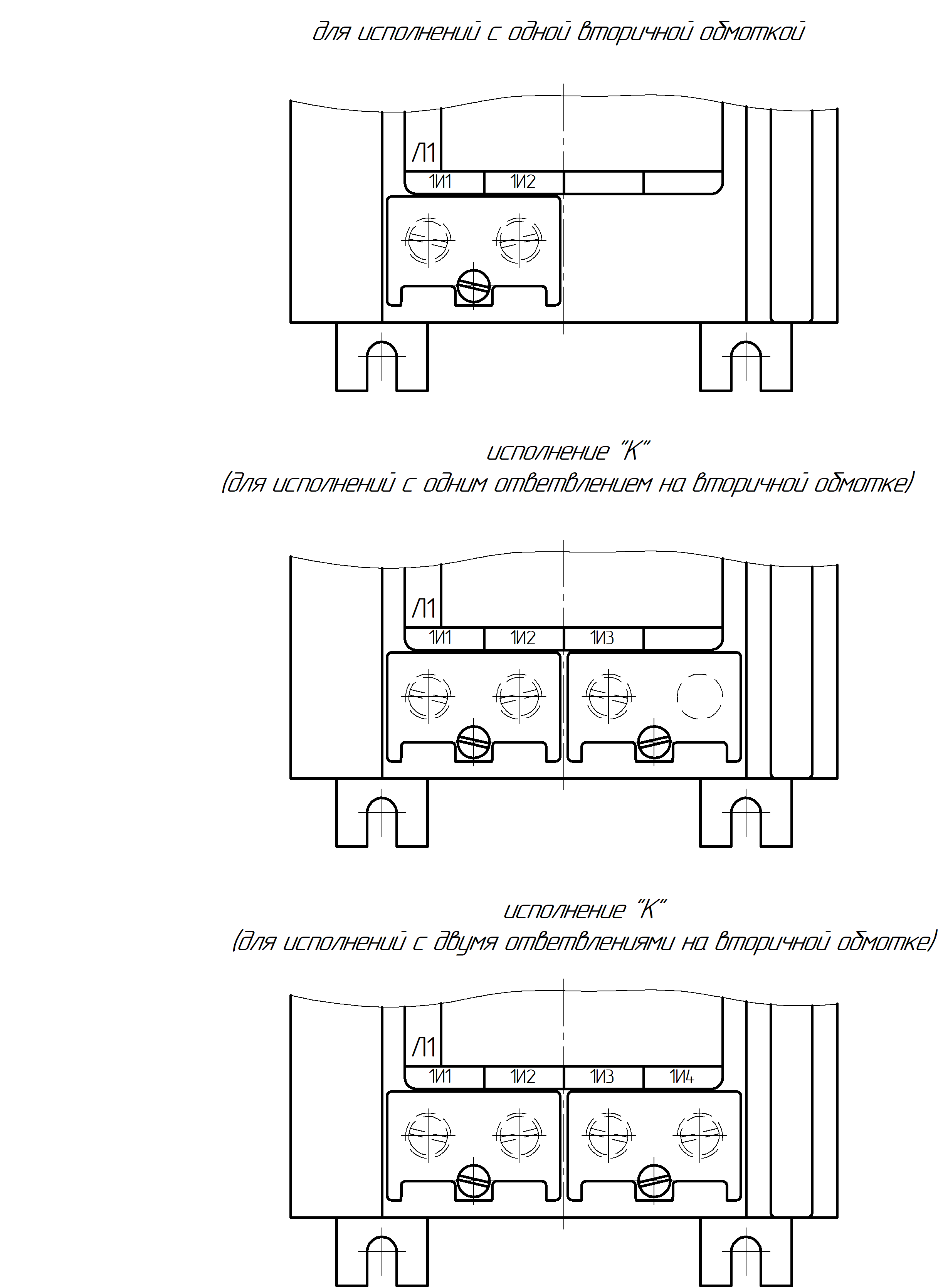

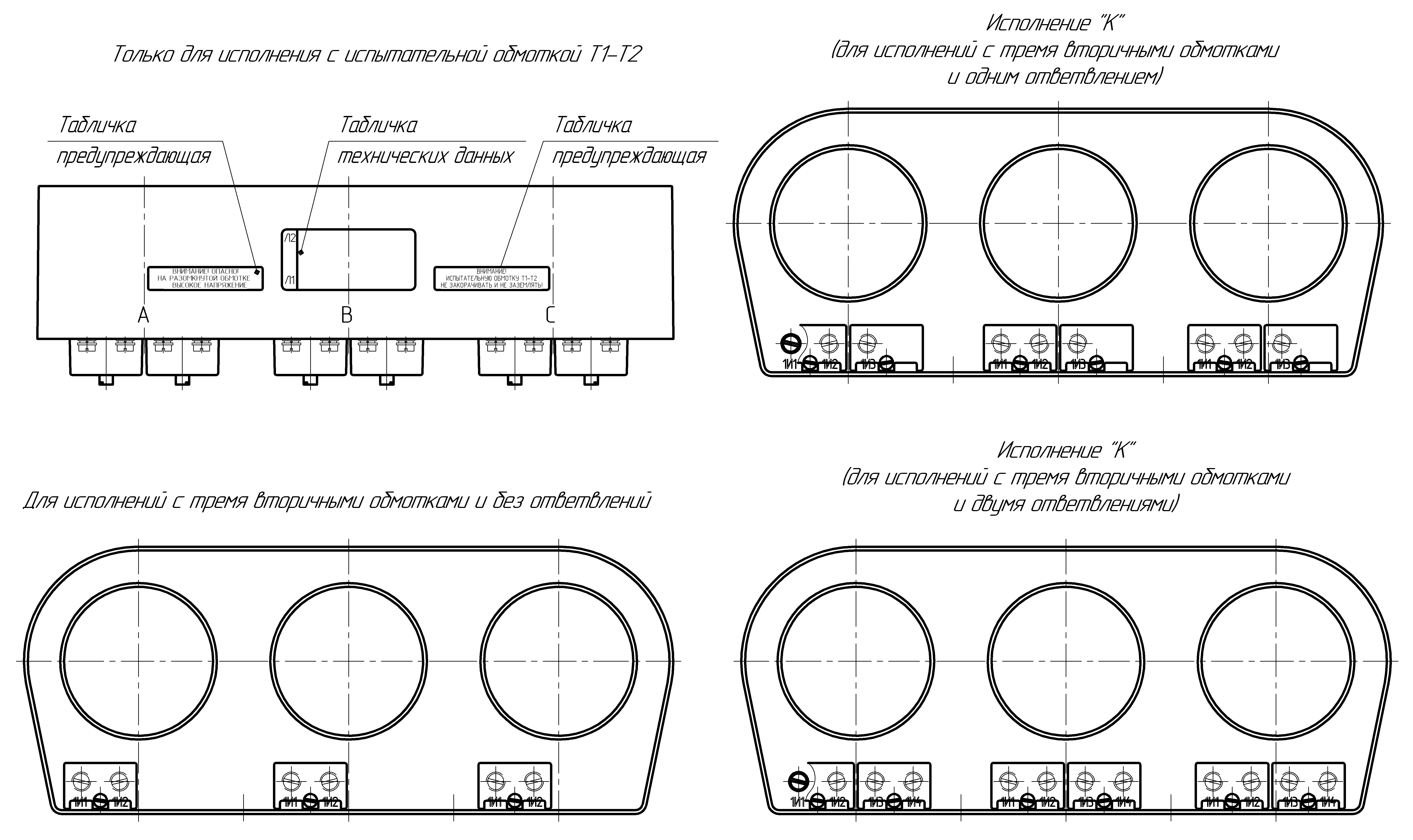

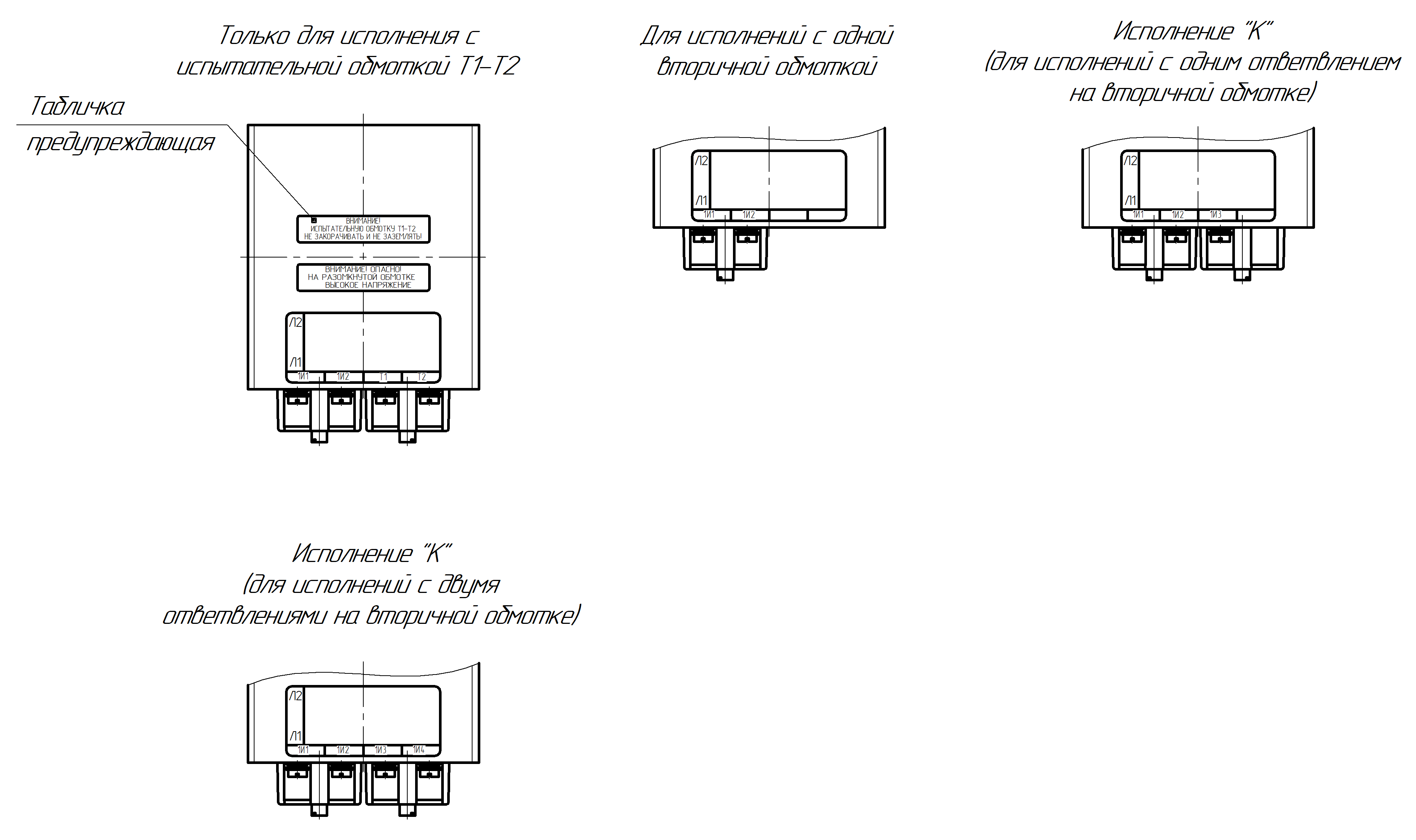

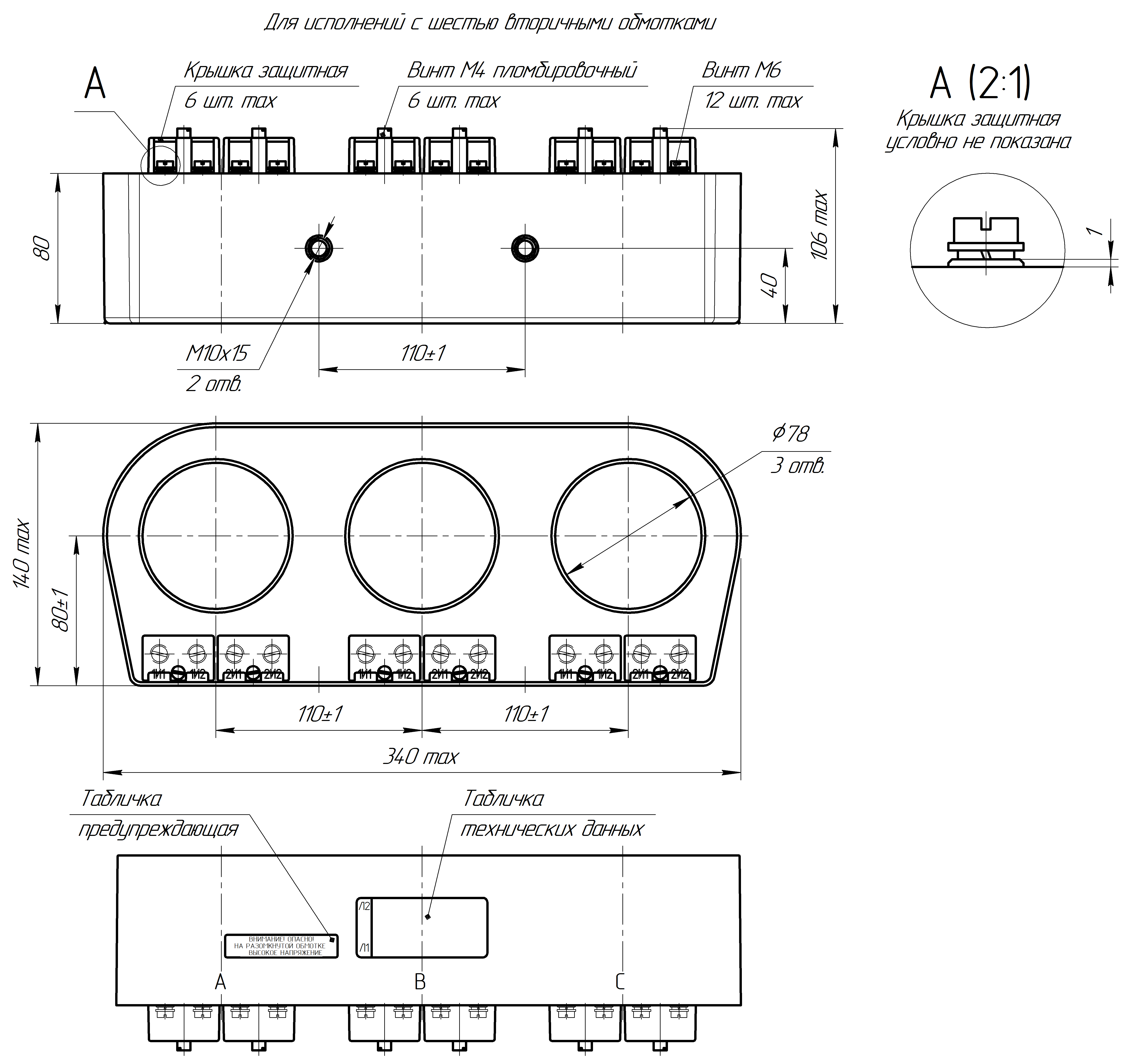

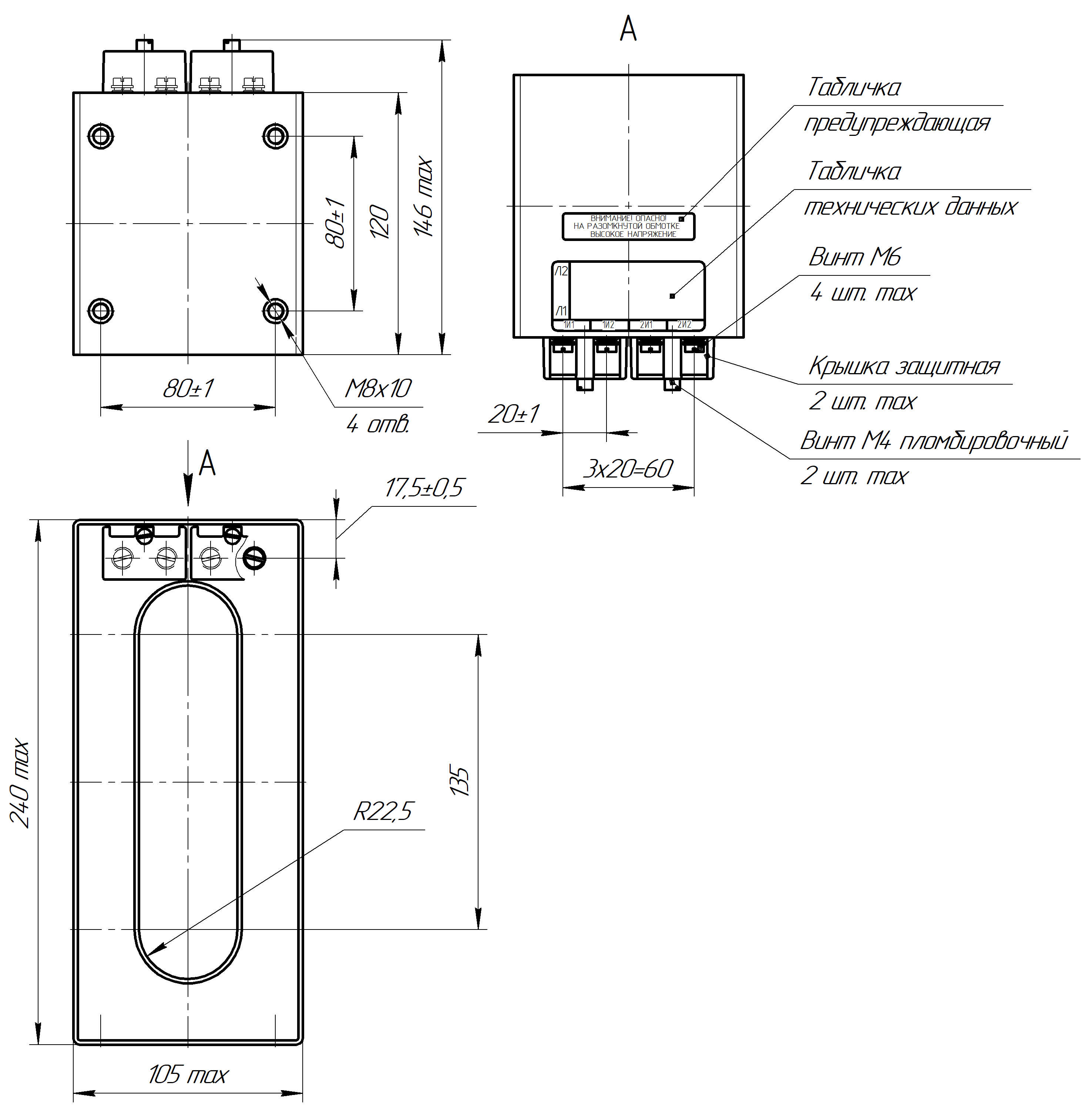

Исполнение трансформатора | 13 | 14 | 15 | 21,22, 23,24 | 31 | 41 | 61,62,63,64,65, 71,72,73,74,75, 81,82,83,84,85 |
Номинальный первичный ток, А | 100 | 100 – 600 | 600 – 800 | 50 – 1000 | 50 – 1200 | 100 – 800 | 50 – 8000 |
Число вторичных обмоток (число выводов), не более | 2(4) | 6(12) | 3(6) | ||||

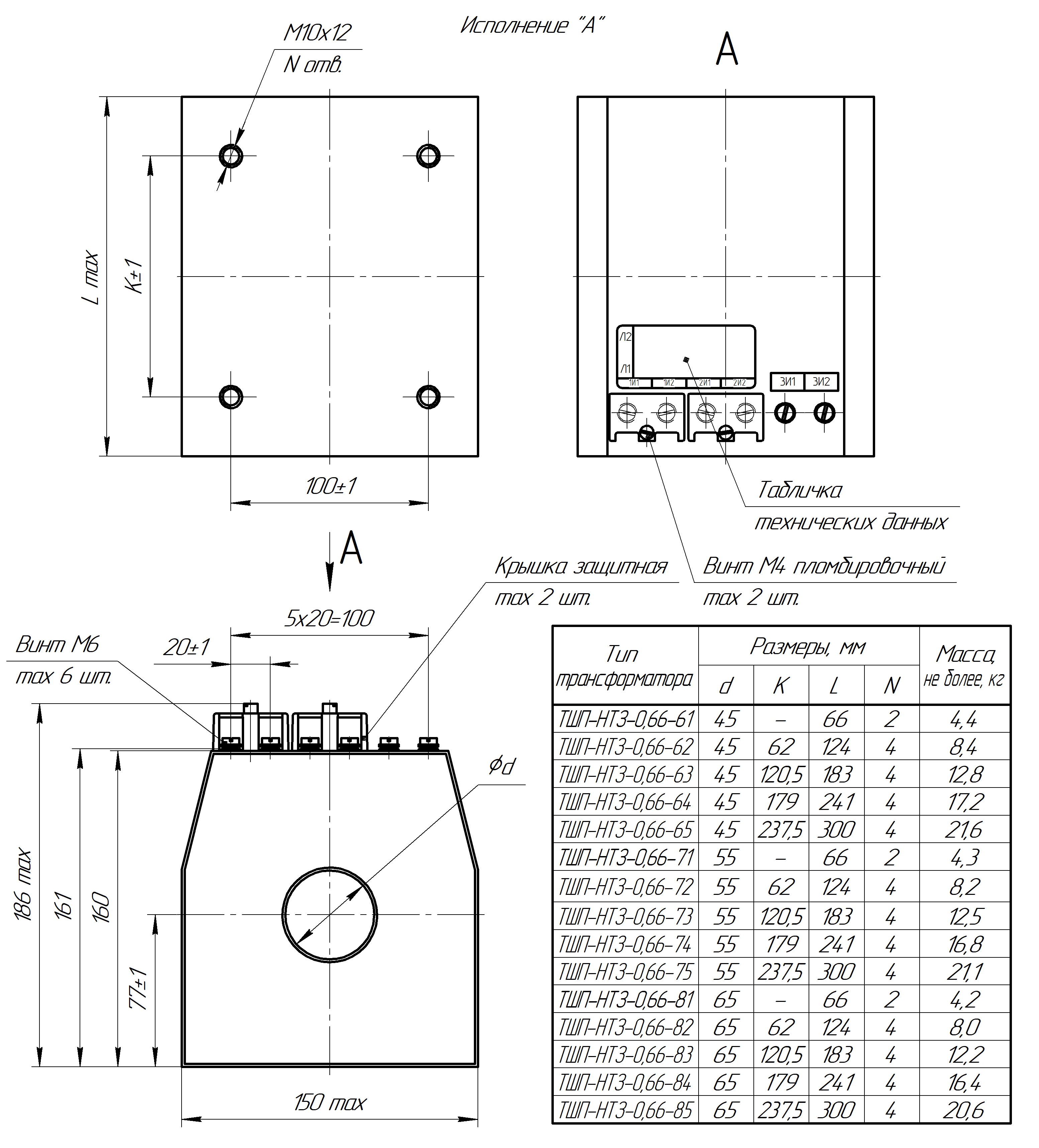

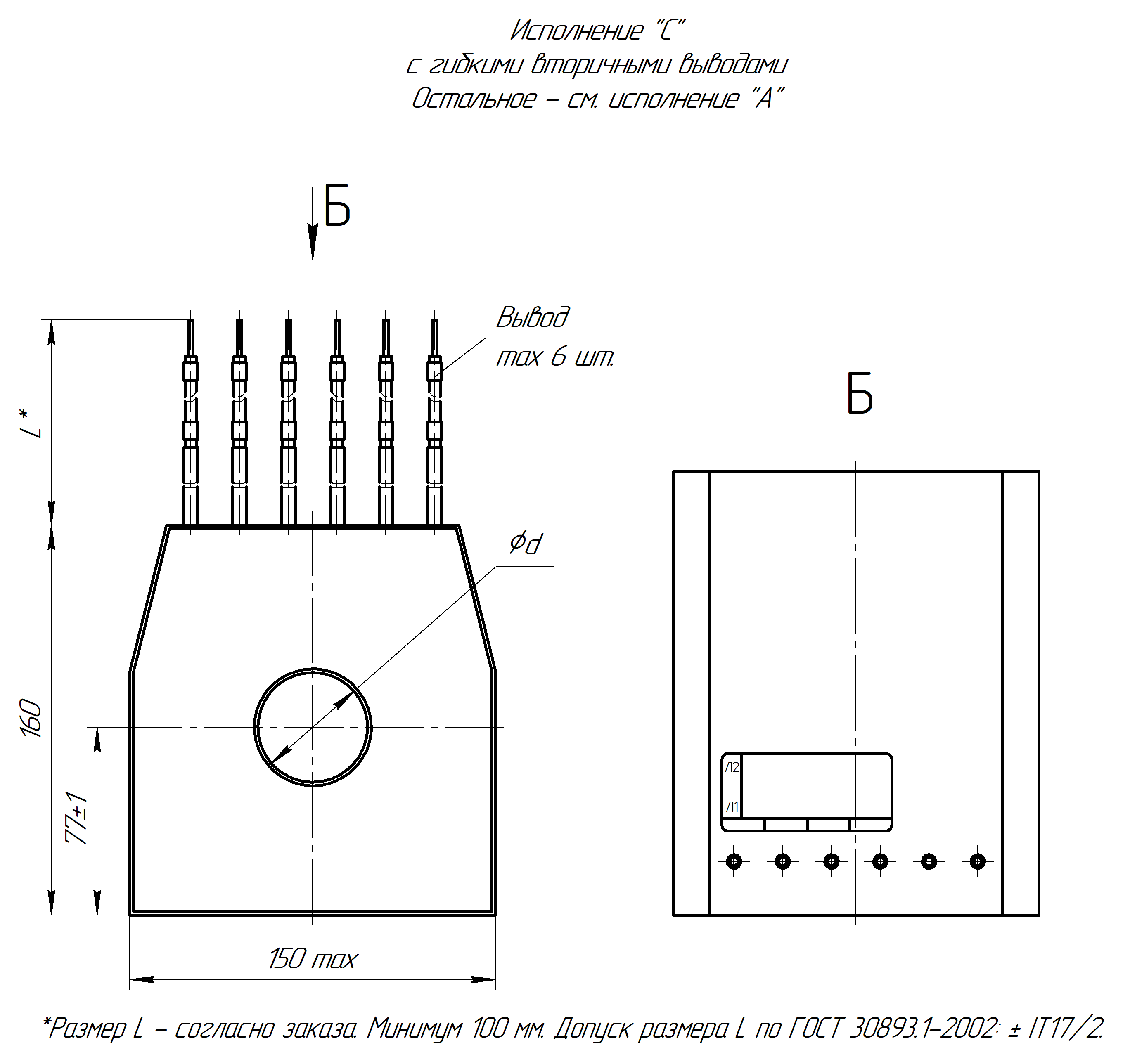

Варианты расположения вторичных выводов | – | А, С |
