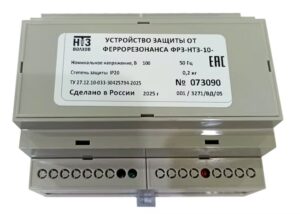

Устройства защиты от феррорезонанса предназначены для защиты трехфазной группы измерительных трансформаторов напряжения типа 3хЗНОЛ(П) от воздействия феррорезонансных процессов в распределительных сетях на класс напряжения 6-10 кВ, переменного тока частотой 50 Гц с изолированной или эффективно заземленной нейтралью.
ФРЗ-НТЗ включаются в схему разомкнутого треугольника, образованного дополнительными вторичными обмотками трехфазных измерительных трансформаторов напряжения.
Применение ФРЗ-НТЗ значительно повышает антирезонансные свойства трехфазной группы измерительных трансформаторов напряжения. Применяется как стандартное решение для защиты трансформаторов напряжения от феррорезонанса в сети.
Устанавливаются на DIN-рейку EN 50 022 шириной 35 мм.
Технические характеристики
| Наименование параметра | Значение параметра |
| Класс напряжения сети измерительных трансформаторов, кВ | до 10 (включительно) |
| Номинальное напряжение, В | 100-200 |
| Напряжение активации (срабатывания), В | 25±5 |
| Номинальная частота, Гц | 50 |
| Масса, не более, кг | 0,2 |
