Общая информация о силовых трансформаторах внутренней установки

Однофазные силовые трансформаторы малой мощности ОЛС(П)-НТЗ предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в камеры одностороннего обслуживания (КСО) и являются комплектующими изделиями.

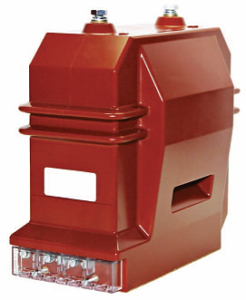

ОЛС-НТЗ-1,25/6(10)

Трансформаторы обеспечивают питание цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-35 кВ частоты 50 Гц.

Условия эксплуатации

Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150-69 и предназначены для работы в следующих условиях:

  • верхнее значение температуры окружающего воздуха при эксплуатации с учетом перегрева внутри ячейки для исполнения «УХЛ» плюс 55 °С, для исполнения «Т» плюс 60 °С
  • нижнее значение температуры окружающего воздуха минус 60 °С для исполнения «УХЛ», минус 10 °С для исполнения «Т»
  • относительная влажность воздуха для исполнения «УХЛ» – 100 % при плюс 25 °С, для исполнения «Т» – 100 % при плюс 35 °С
  • высота над уровнем моря не более 1000 м
  • окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, химически активных газов и паров в концентрациях, разрушающих металлы – атмосфера типа II по ГОСТ 15150-69
  • положение трансформаторов в пространстве – любое

Трансформаторы, предназначенные для использования в системах нормальной эксплуатации атомных станций (именуемых в дальнейшем АС), относятся к классу 4 по 2.6 НП-001.

Трансформаторы, предназначенные для использования в системе важной для безопасности нормальной эксплуатации АС, относятся к классу 3 и имеют классификационное обозначение 3Н
по 2.6 НП-001.

Трансформаторы, предназначенные для использования в системе безопасности АС, относятся к классу 2 и имеют классификационное обозначение 2О по 2.6 НП-001.

Основные технические данные

Трансформаторы выполняются с двумя уровнями изоляции «а» или «б» по ГОСТ 1516.3-96. Уровень частичных разрядов (ЧР) изоляции первичной обмотки трансформаторов с уровнем изоляции «а» не превышает значений, указанных в таблице:

Класс напряжения, кВ Напряжения измерения ЧР, кВ Допускаемый уровень ЧР,
не более, пКл
6 9,36 50
4,58 20
10 15,60 50
7,63 20
20 15,24 20
35 52,65 50
25,72 20

Класс нагревостойкости трансформаторов — «В» по ГОСТ 8865-93.

Требования к надежности

Средняя наработка до отказа – 4×105 ч.
Средний срок службы – 30 лет.
