Трансформаторы тока нулевой последовательности внутренней установки предназначены для установки в комплектные распределительные устройства (КРУ) внутренней установки, в сборные камеры одностороннего обслуживания (КСО), в другие электроустановки. Применяются в схемах защиты от замыканий на землю путём трансформации возникших при этом токов нулевой последовательности.
Общая информация о трансформаторах тока нулевой последовательности
Технические характеристики
| Номинальное напряжение, кВ | 0,66 |
| Номинальная частота, Гц | 50 |
| Односекундный ток термической стойкости, А | 140 |
| Испытательное одноминутное напряжение, кВ | 3 |
Документы
Техническая информация ТЗЛК(Р)-НТЗ-0.66
Руководство по эксплуатации ТЗЛК(Р)-НТЗ-0.66
Опросный лист
Сертификаты
CAD модели

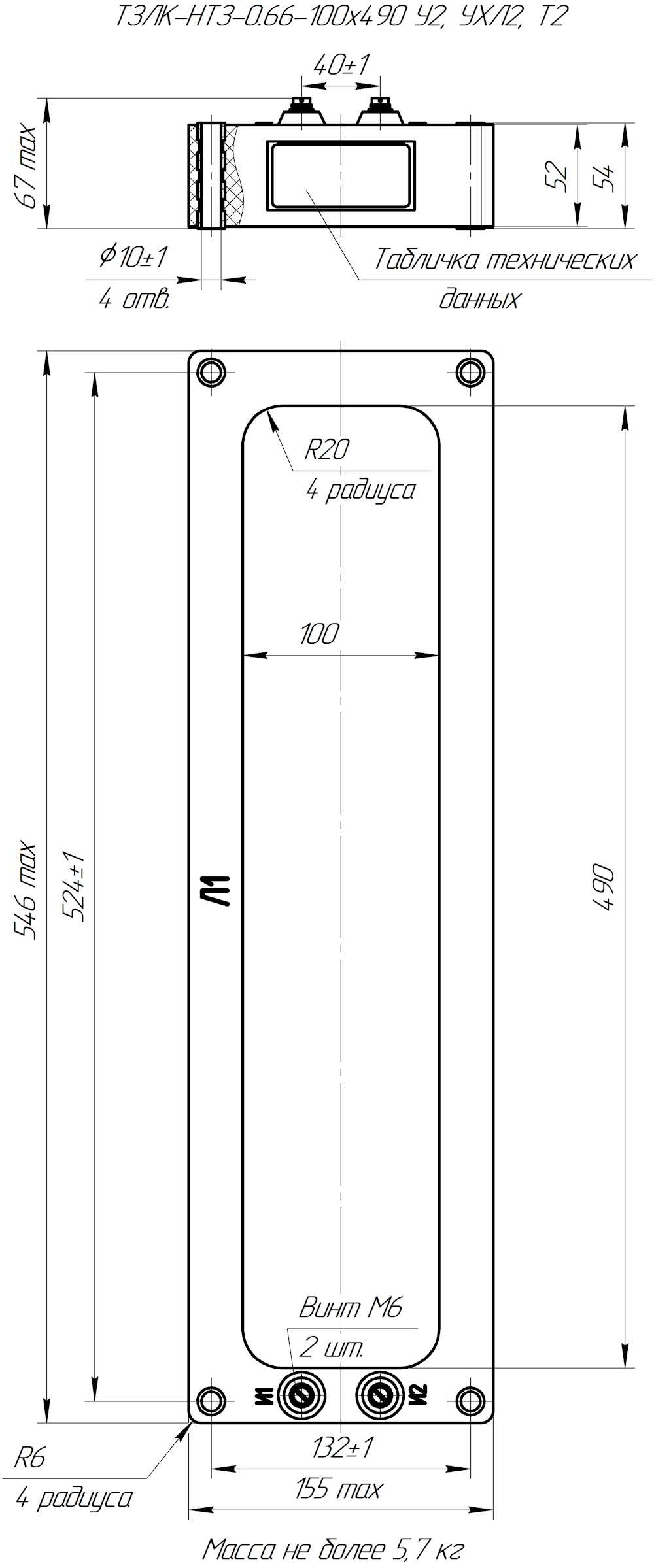

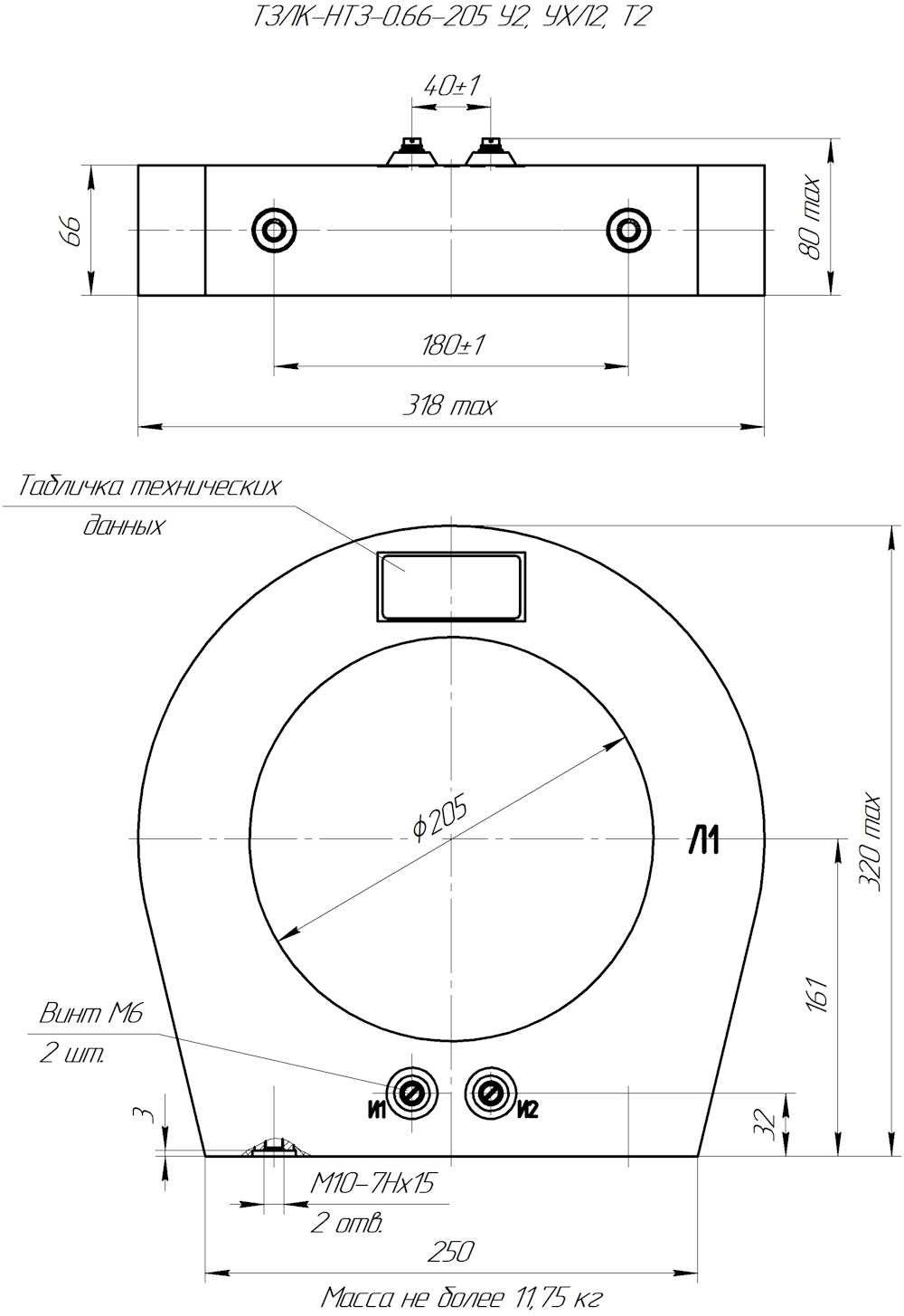

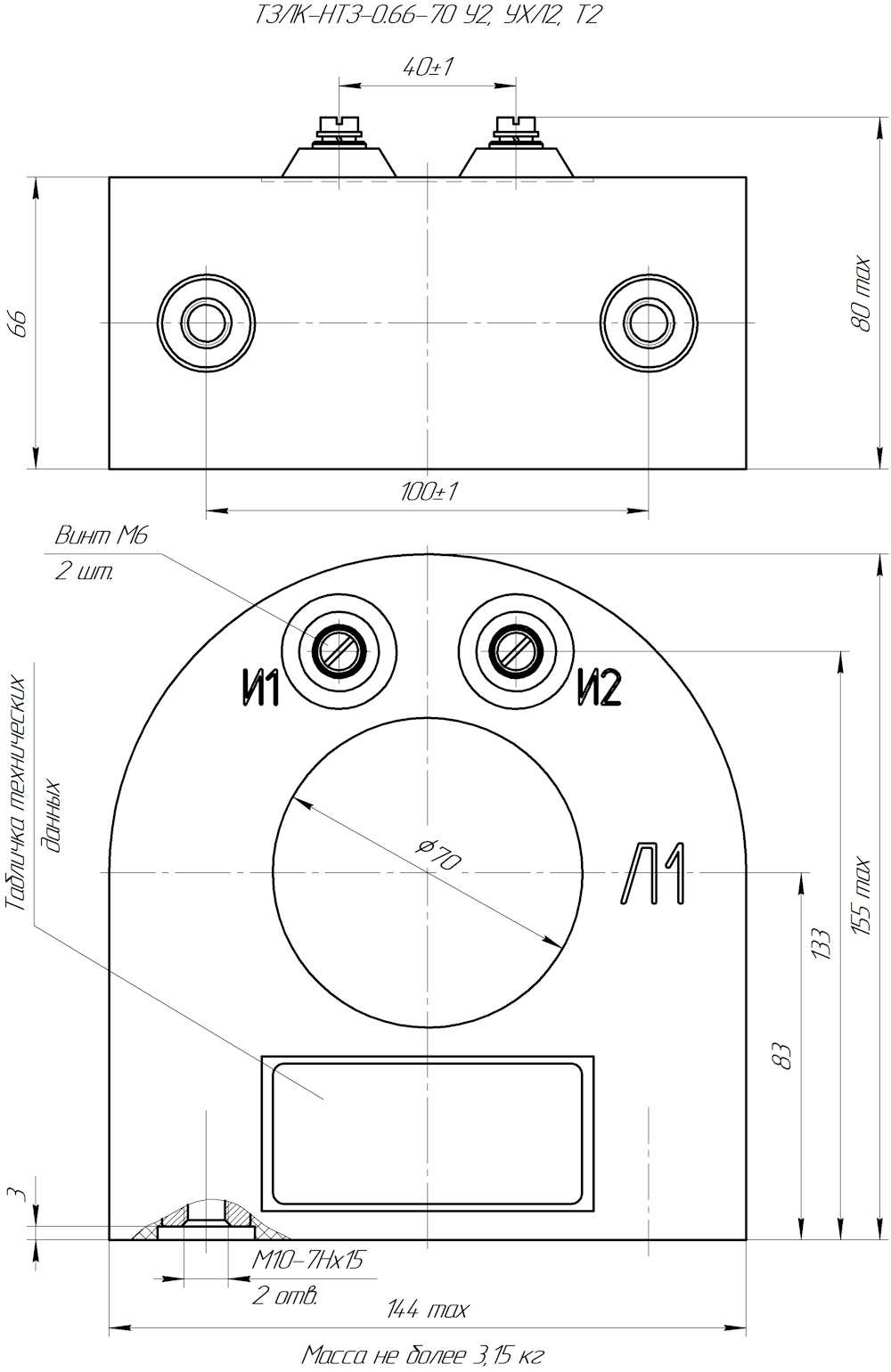

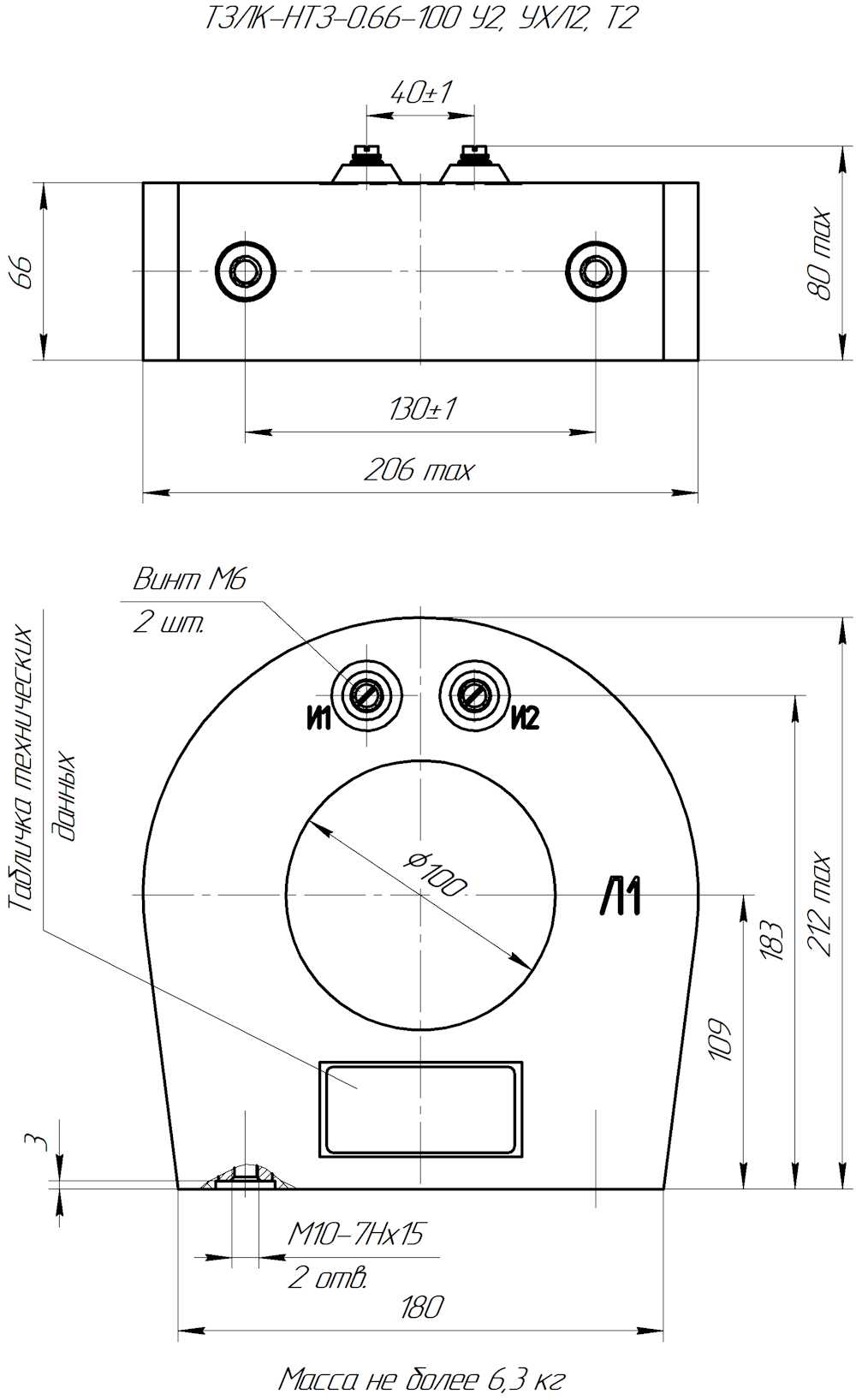

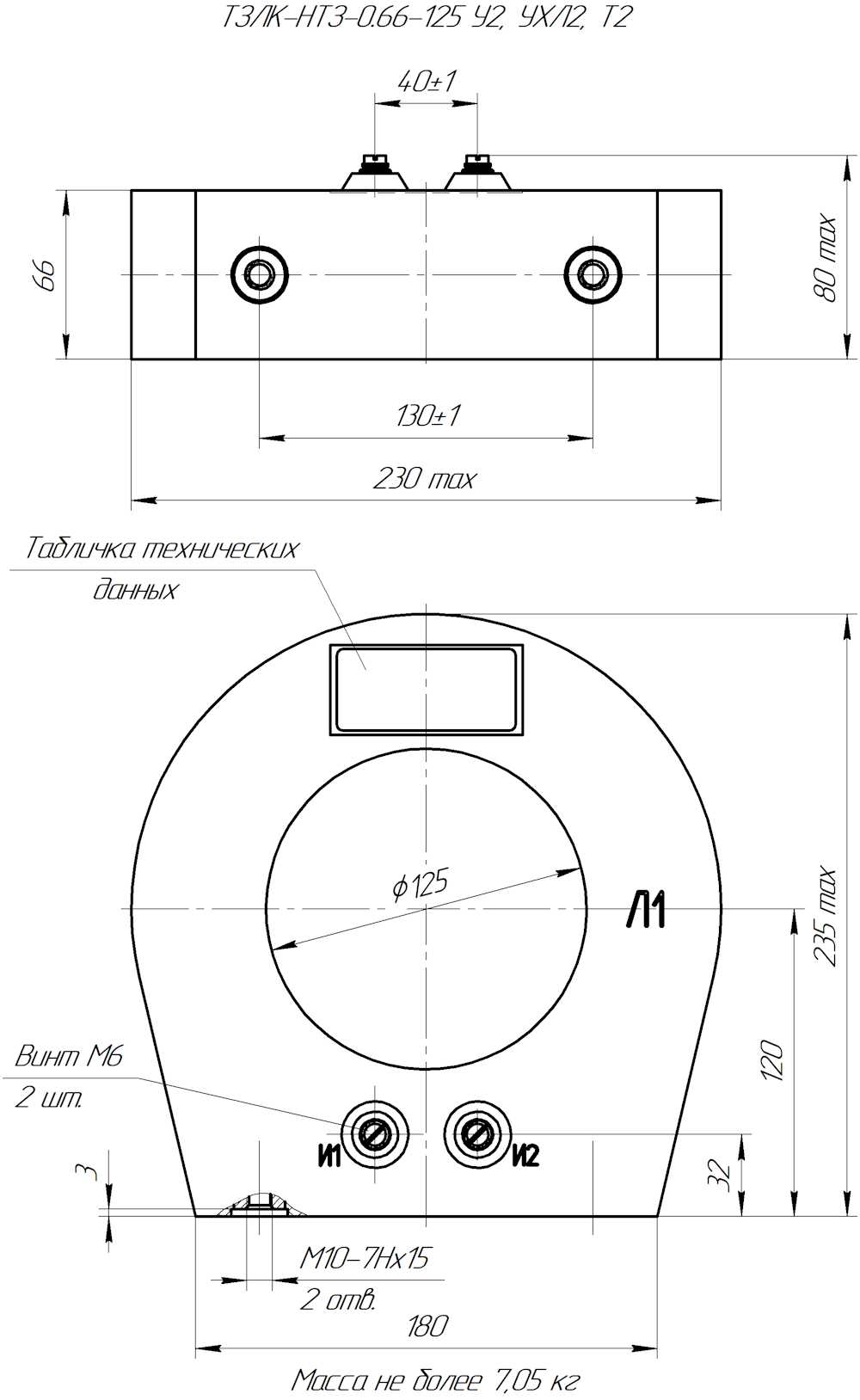

Габаритный чертеж ТЗЛК-НТЗ-0.66

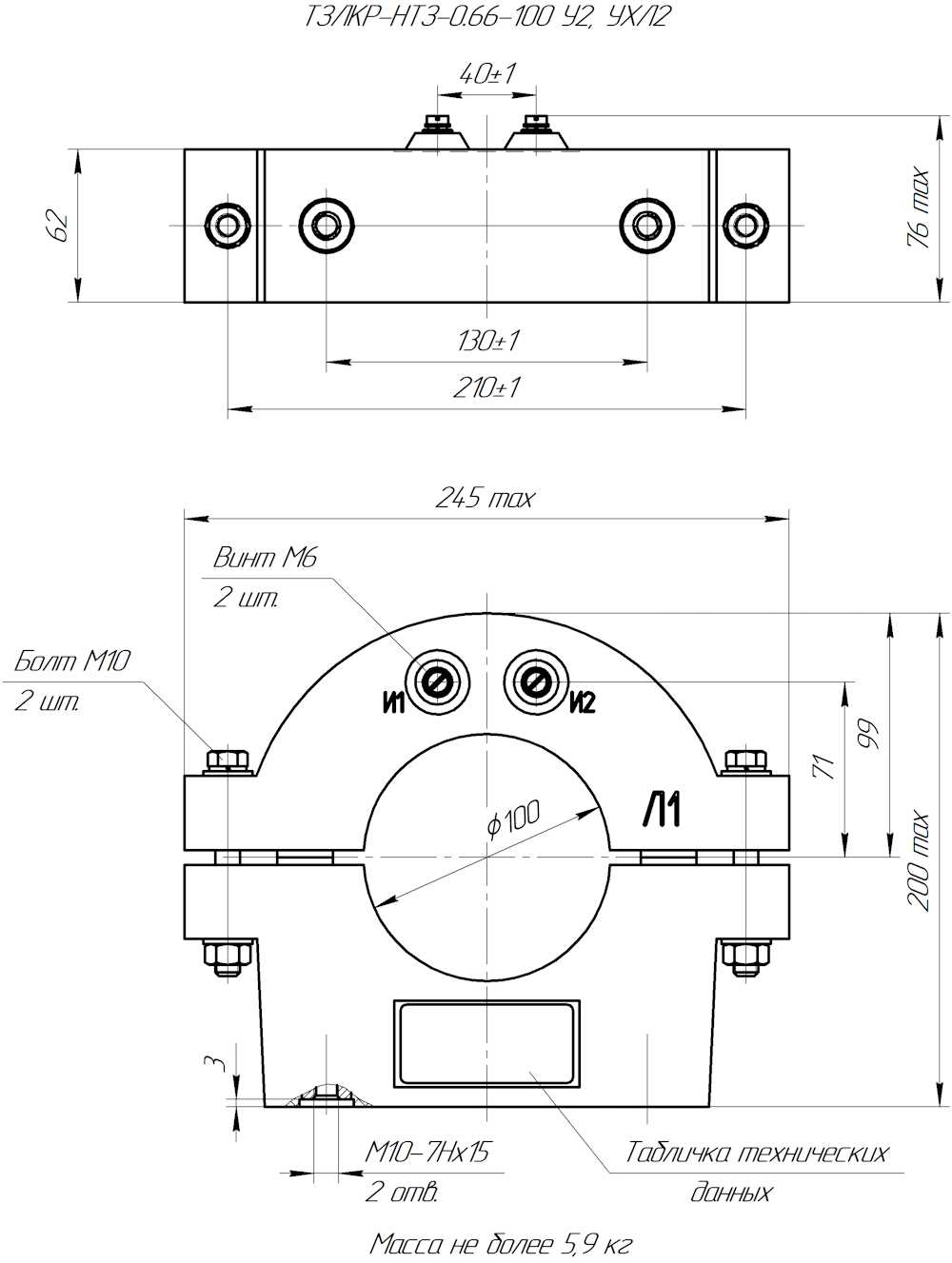

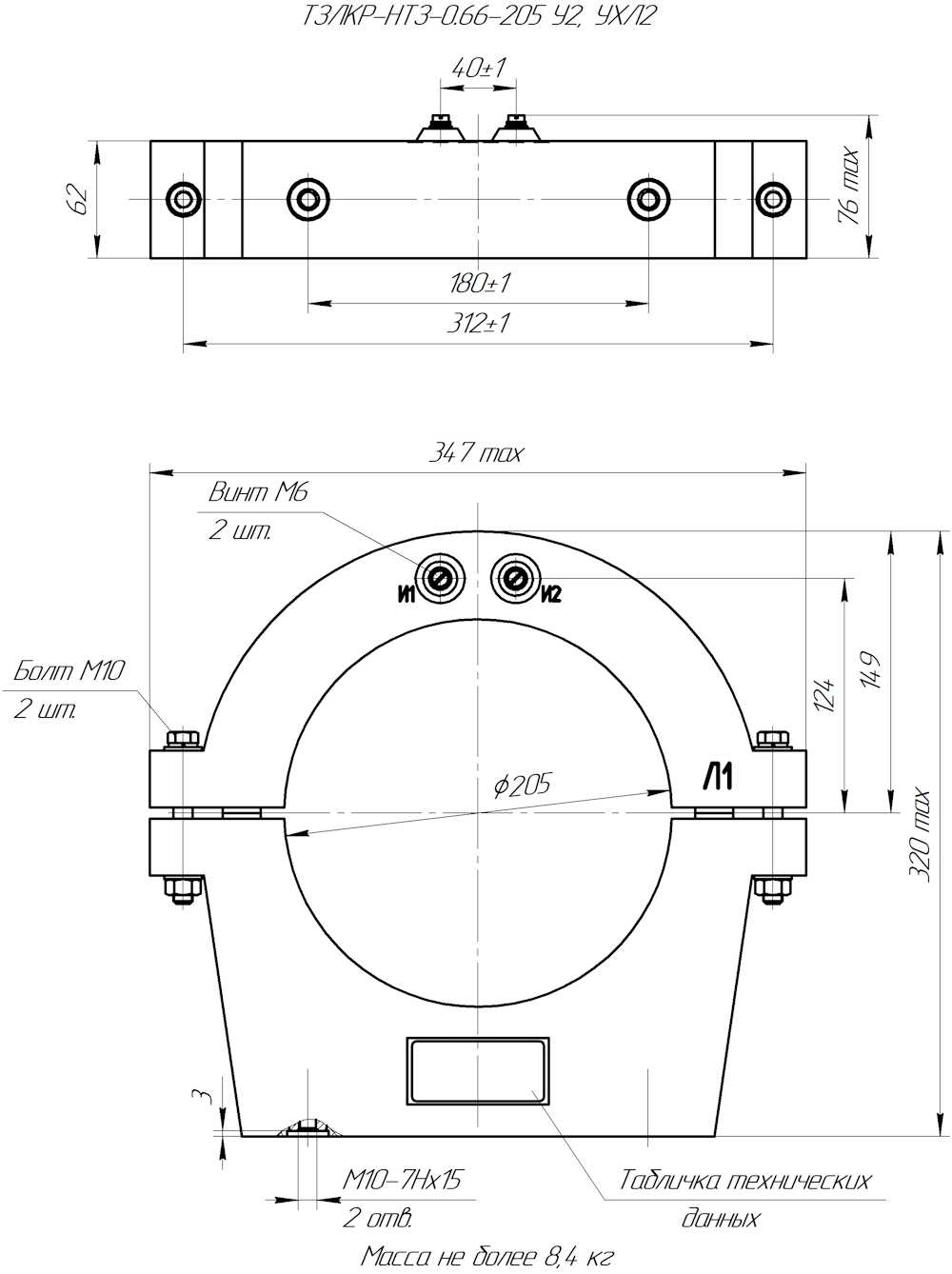

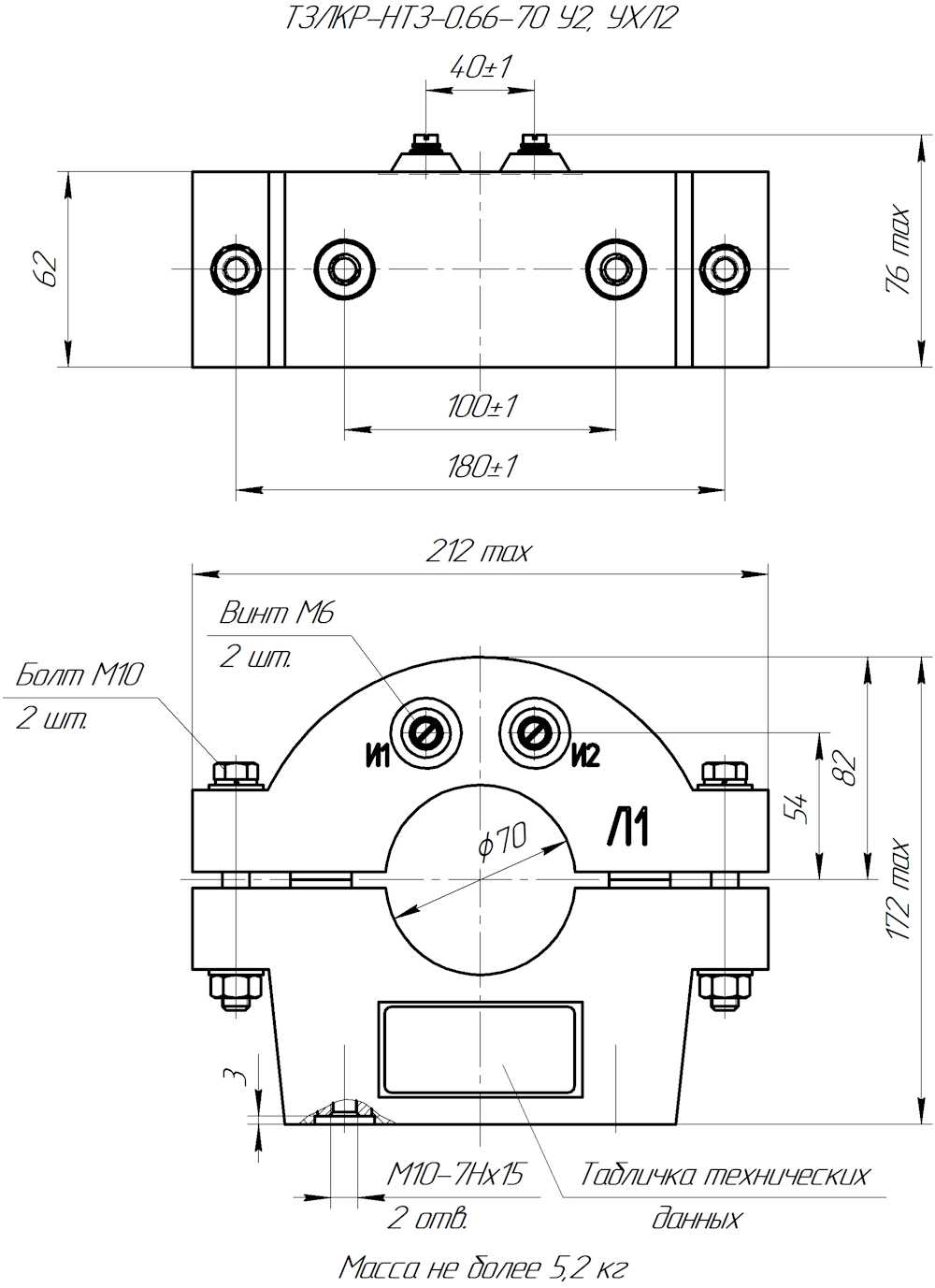

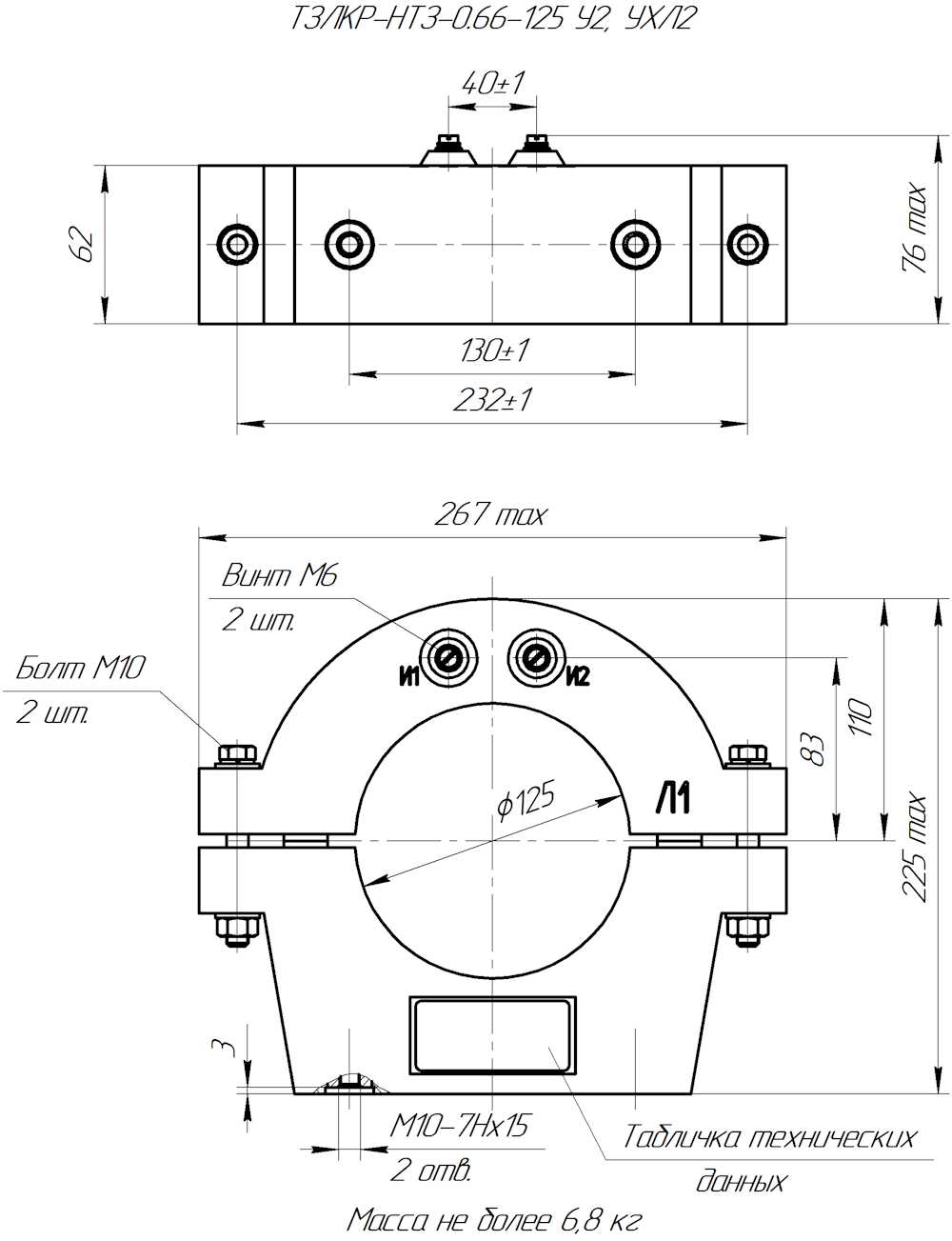

Габаритный чертеж ТЗЛКР-НТЗ-0.66
3D модель ТЗЛК-НТЗ-0.66-70
3D модель ТЗЛК-НТЗ-0.66-100
3D модель ТЗЛК-НТЗ-0.66-125
3D модель ТЗЛК-НТЗ-0.66-205
3D модель ТЗЛК-НТЗ-0.66-100x490
3D модель ТЗЛКР-НТЗ-0.66-70
3D модель ТЗЛКР-НТЗ-0.66-100
3D модель ТЗЛКР-НТЗ-0.66-125
3D модель ТЗЛКР-НТЗ-0.66-205
Коэффициенты трансформации и значения чувствительности защиты трансформаторов
| Типоисполнение трансформатора | Ктт | Уставка тока срабатывания, А |
Чувствительность защиты (первичный ток), А, |
||||||
| При работе с одним трансформатором | При последовательном соединении трансформаторов | При параллельном соединении двух трансформаторов | |||||||
| РТ-40 РТ-140 |
РТЗ-51 | РТ-40 РТ-140 |
РТЗ-51 | РТ-40 РТ-140 |
РТЗ-51 | РТ-40 РТ-140 |
РТЗ-51 | ||
| ТЗЛК-НТЗ-0.66-70 (100) | 30/1 | 0,1 | 0,030 | 8,5 | 2,5 | 10,2 | 3,2 | 12,5 | 4,8 |
| ТЗЛК-НТЗ-0.66-125 | 30/1 | — | 0,032 | — | 2,8 | — | 3,2 | — | 4,8 |
| ТЗЛК-НТЗ-0.66-205 | 60/1 | — | 0,030 | — | 2,8 | — | 3,2 | — | 4,8 |
| ТЗЛК-НТЗ-0.66-100х490 | 100/1 | — | 0,030 | — | 4,0 | — | — | — | — |
| ТЗЛКР-НТЗ-0.66-70 (100, 125) | 30/1 | 0,1 | 0,030 | 25,0 | 3,0 | 30,0 | 4,0 | 45,0 | 4,5 |
| ТЗЛКР-НТЗ-0.66-205 | 60/1 | 0,1 | 0,030 | 25,0 | 3,0 | 30,0 | 4,0 | 45,0 | 4,5 |
Габаритные чертежи
